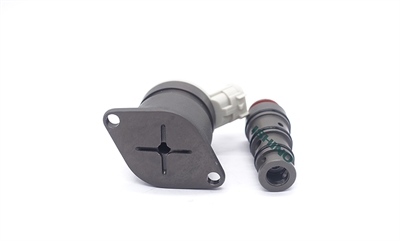

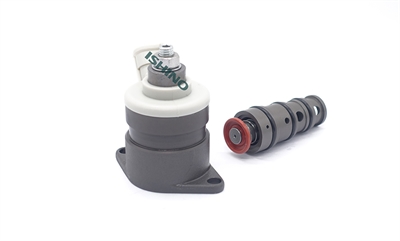

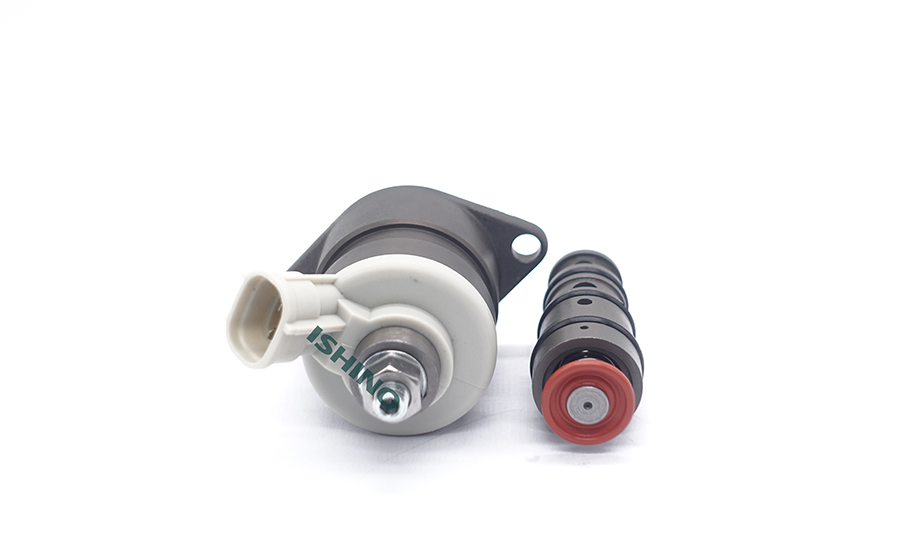

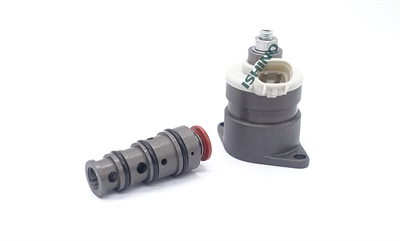

Elektrisches Proportionaldruckregelventil

Produktmerkmale

Kontrollmethode:2-Wege-, 3-Port-, On-Off-Steuerung;

Ausschalten:normalerweise geöffnet:Kraftstoffströme von Hafen P nach Hafen A;

normalerweise nahe: Kraftstoffströme von Hafen A nach Hafen T;

Einschalten: normalerweise geöffnet: Kraftstoffströme von Hafen A nach Hafen T;

normalerweise nahe: Kraftstoffströme von Hafen P nach Hafen A;

Anwendung: Proportionale Druckreduktionssteuergeräte

Verwendung von Fahrzeugmodellen

Leistungsdaten

Arbeitsspannung：	DC24V
Arbeitsstrom：	0~550mA（24V）
Antriebsfrequenz：	100Hz~200Hz（Current Control）
Maximaler Kraftstoffversorgungsdruck：	50bar
Strömung：	10L/min（@△7bar）
Einstellen des Druckbereichs：	39~0bar（Normally Open）/0~39bar（Normally Close）《Optional》
Reaktionszeit：	T offen ≤30ms; T schließen ≤30ms
Hysterese：	≤4%
Linearität：	≤5%
Druckeigenschaften：	Siehe Funktionsdiagramm"(Die Testdaten sind P-Portdruck 50bar)
Interne Leckage(Ausschalten):	＜30ml/min（@50bar）
Umgebungstemperatur：	-30℃ to 90℃
Verwendungsmitteltemperatur：	-30℃ to 100℃
Verwendung mittlerer Viskositätsbereich：	5~500cSt Mineralöl oder schmierendes synthetisches Öl
Installation：	Schrauben befestigen, Anziehen Drehmoment 4~6Nm
Spule：	24V (gemessen Temp.25℃)
IP-Funktionen：	IP69K
