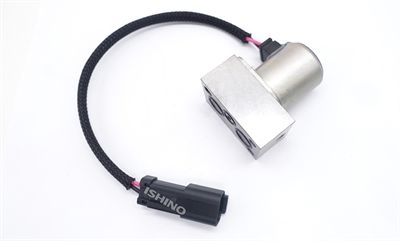

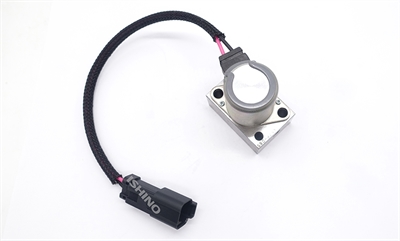

AP-B-702
Kontrollmethode:2-Wege-, 3-Port-, On-Off-Steuerung;
Abschaltung: Kraftstoffströme von Hafen A nach Hafen T;
Einschalten: Kraftstoffströme von Hafen P zu Hafen A;
Anwendung: Proportionale Druckreduktionssteuergeräte
| Arbeitsspannung： | DC24V |
| Arbeitsstrom： | 0~700mA（24V） |
| Antriebsfrequenz： | 100Hz~200Hz（Current Control） |
| Maximaler Kraftstoffversorgungsdruck： | 50bar |
| Strömung： | 6.5L/min |
| Einstellen des Druckbereichs： | 0~23bar |
| Reaktionszeit： | T offen ≤30ms; T schließen ≤30ms |
| Hysterese： | ≤4% |
| Linearität： | ≤5% |
| Druckeigenschaften： | Siehe Funktionsdiagramm"(Die Testdaten sind P-Portdruck 50bar) |
| Interne Leckage(Ausschalten): | ＜30ml/min（@50bar） |
| Umgebungstemperatur： | -30℃ to 90℃ |
| Verwendungsmitteltemperatur： | -30℃ to 100℃ |
| Verwendung mittlerer Viskositätsbereich： | 5~500cSt Mineralöl oder schmierendes synthetisches Öl |
| Installation： | Schrauben befestigen, Anziehen Drehmoment 4~6Nm |
| Spule： | 24V (gemessen Temp.25℃) |
| IP-Funktionen： | IP69K |
Ordering Code
| AP-B-702-21-57500 | 91012 |
