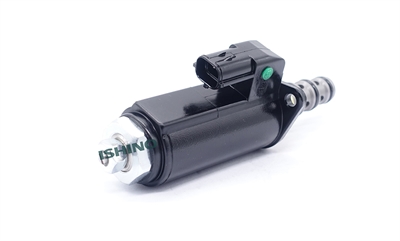

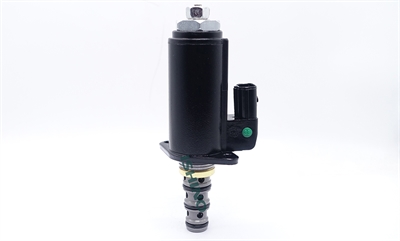

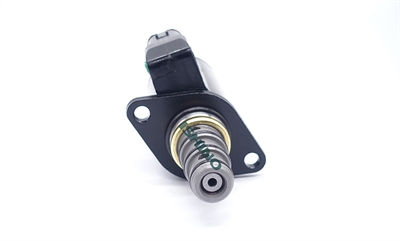

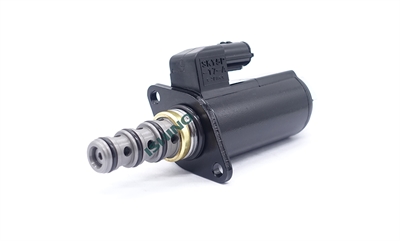

KP-5K31/30C50-122
Steuermethode:2-Wege, 3-Port, proportionale Steuerung
Abschalten: Kraftstoff fließt von Hafen A nach Hafen T
Einschalten: Kraftstoff fließt von Hafen P nach Hafen A
Wenn Port A Druck MAX.pressure überschreitet, läuft Kraftstoff aus Port T
Anwendung: Proportionale Druckreduktionssteuergeräte
| Working Voltage： | DC24V |
| Working Current： | 0~0.7A（24V） |
| Drive Frequency： | 80~100Hz（Current Control） |
| Maximum Flow： | 10L/min |
| Maximum Fuel Supply Pressure： | P=8.8Mpa |
| Maximum Back Pressure： | T=1Mpa |
| Secondary Decompression Range： | A=0~2.9Mpa |
| Coil： | 24V（Environment Temperature 25℃） |
| Response Time： | T open ≤50ms；T close ≤50ms |
| Hysteresis： | ≤4% |
| Linearity： | ≤5% |
| Pressure Characteristics： | see ” Functional Chart”（The test data is P port pressure 50bar） |
| Internal Leakage（Power off）: | ＜50ml/min |
| Usage Environment Temperature： | -30℃ to 90℃ |
| Usage Medium Temperature： | -30℃ to 120℃ |
| Usage Medium Viscosity Range： | 5~500cSt mineral oil or lubricating synthetic oil |
| Installation： | Bolts fastening，tightening torque 7±1Nm |
| IP Functions： | IP69K |
| Protective Properties： | Waterproof, Explosion-proof, Anti-corrosion |
Ordering Code
| KP-5K31/30C50-122 | 91014 |
