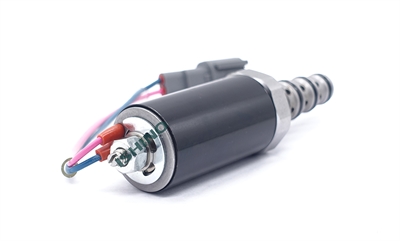

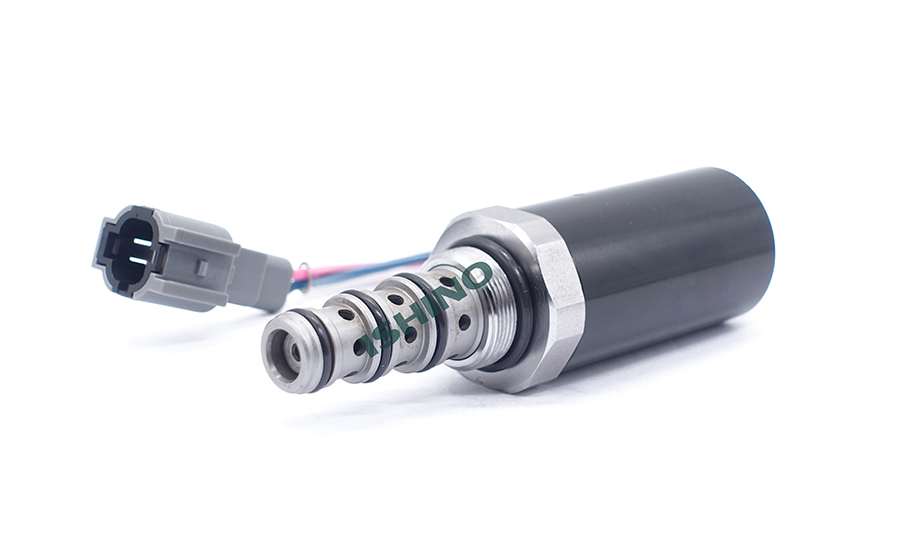

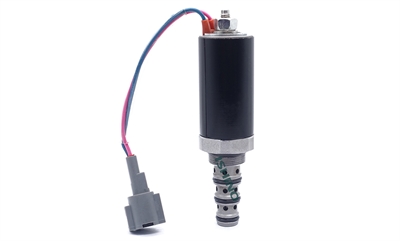

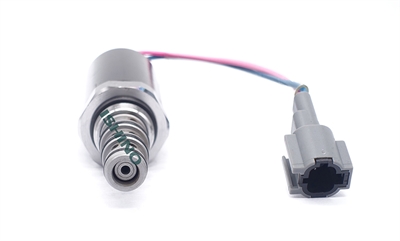

KD-5K20/G24Y05
Steuermethode:2-Wege, 3-Port, proportionale Steuerung
Abschalten: Kraftstoff fließt von Hafen A nach Hafen T
Einschalten: Kraftstoff fließt von Hafen P nach Hafen A
Wenn Port A Druck MAX.pressure überschreitet, läuft Kraftstoff aus Port T
Anwendung: Schalter/Richtungssteuerungsgerät
| Arbeitsspannung： | DC24V |
| Arbeitsstrom： | Nominal Voltage 85%~115%（24V） |
| Antriebsfrequenz： | 80~100Hz（Current/Voltage Control） |
| Maximaler Durchfluss： | 16L/min |
| Maximaler Kraftstoffversorgungsdruck： | P=8.8Mpa |
| Maximaler Gegendruck： | T=1Mpa |
| Spule： | 24V（Umgebungstemperatur 25℃） |
| Reaktionszeit： | T offen ≤50ms；T schließen ≤50ms |
| Druckeigenschaften： | Siehe Funktionsdiagramm"(Die Testdaten sind P-Portdruck 50bar) |
| Interne Leckage(Ausschalten): | ＜50ml/min |
| Umgebungstemperatur： | -30℃ bis 90℃ |
| Verwendungsmitteltemperatur： | -30℃ bis 120℃ |
| Verwendung mittlerer Viskositätsbereich： | 5~500cSt Mineralöl oder schmierendes synthetisches Öl |
| Installation： | Schraubenbefestigung, Anzugsmoment 7±1Nm |
| IP-Funktionen： | IP69K |
| Schutzeigenschaften： | Wasserdicht, Korrosionsschutz |
Ordering Code
| KD-5K20/G24Y05 | 91055 |
